VariCAD 2022 中文破解版(附破解教程)

软件别名:VariCAD 2022

更新时间:2022-03-19

授权方式:破解版

安装方式:安装包

支持语言:中文

下载方式:其他网盘

文件分类:图形工具

应用大小:120MB

激活方式:破解补丁

用户评级:

应用平台:WinAll

文件类型:3D\CAD软件

版本:32/64位

特别说明:解压密码:zdfans(访问密码:6777)
网站检测 无插件 无病毒 无报错 满足安装需求 适用Windows11支持网盘下载
VariCAD 2022主打的则是方便快捷容易上手,用户不需要刻意去学习产品的使用方法就可以很好的掌握它,而且空间占用并不大,但功能可一点都不必同类产品少,最主要的是它可以避免劳动成果将会付诸东流,就算是我们意外的关闭了该软件,也不用怕被重置,这点则是其他软件所做不到的,66软件为各位需要此应用的网友提供VariCAD 2022下载,并且可以为使用这款软件的用户提供相关教程以及安装方法,希望可以帮到各位需要此软件的网友。VariCAD 2022
VariCAD 2022是一款功能非常专业的CAD绘图软件,与一般的同类程序不同,它采用了业内领先的计算机辅助设计引擎,可以满足用户一系列的精密绘图需求;并且,软件还为有特殊需求的用户提供了工业产品的3D绘图工具集,这无疑可以大大的提升你的产品的设计效率,缩短你产品问世的时间,提高产品的市场竞争力!此外,软件的操作窗口都是采用了图形化界面,当你进行3D绘图时可以非常直观且轻松的对3D、2D节点进行定位;甚至还可以通过对3D图像的裁剪和调整分享,可以实时反映出设计师的思维过程,这不仅可以轻松获取产品的设计理念,还可以捕捉到设计师的想法,为后续的产品研发沟通提供强有力的数据基础!不仅如此,全新的2022版本还提供了业内顶级的3D建模功能,且基于三维形状库,其中就包括盒子、圆柱体、圆锥等等,你可以轻松对其进行编辑,比如修改参数、尺寸、大小等,甚至还可以通过模型的轮廓旋转、挤压或者放样来产生不同的效果;最为关键的还是你可以轻松创建两个轮廓之间的旋转混合、圆周与矩形之间或不同轮廓之间的放样、螺旋曲面等等;还可以进行模型实体插入、检测、复制等等!而本次为大家带来的便是VariCAD 2022中文破解版,有需要的朋友可以来参考下面详细的安装教程(附破解教程),希望可以帮助到你!

安装教程(附破解教程)

1.在66软件好数据包后进行解压得到安装程序“VariCAD2022-1.01-EN.exe”,鼠标双击运行进入安装向导,再点击“next”进入下一步

2.进入安装向导选择第一项“I agree”(我接受许可协议的条款),再点击“next”进入下一步

3.选择安装位置,默认路径为“C:Program FilesVariCAD EN”,建议最好不要安装到系统盘(C盘)

4.软件安装需要一些时间请耐心等待即可

5.当安装结束后先不要运行软件,点击“finish”退出安装向导

6.运行软件点击“Enter license code”

7.回到更惨下载的数据包在运行keygen,点击generate生成注册信息,

8.复制到软件中进行激活

9.最后运行软件即可开始免费使用咯,破解完成!



功能介绍

1.用户界面和系统环境

varcad的图形用户界面(GUI)已设计为允许快速,直观的3 d / 2 d方向。为了反映设计者的思想过程,这一想法已经得到了充分的关注和调整,因此可以用最低限度的步骤捕获和传播这一想法。

2.您可以从建立3 d模型开始

使用它自动建立绘图档案,或者只能在2 d中绘图.3 d中的设计更加“自然”,因为它代表着实际的部分和组合.3 d方法比2 d drafting更直观。在3 d中创建的模型是很容易转换成legacy2d文档。变更3 d模型后2 d更新的varcad提供工具。

3.3d塑型

varcad提供了一个基本3 d shapes的图书馆(如盒子,圆柱,圆锥等)。,这很容易通过编辑尺寸修改。可以透过轮廓旋转,挤出或放样建立实体。更复杂的工具包括在两个轮廓之间旋转,在圆圈和矩形之间或不同轮廓之间平滑,以及建立直角曲面。

实体可以加入或减去,从而形成布尔树代表机械零件。布尔运算具有“自动选择布尔运算”(所谓的选择布尔运算)选项。也可以获得诸如钻孔,面铣或沟槽铣削等已定义的操作。埃德加斯可以是圆桌会议或者倒角会议。不同类型的固体转换或其编辑可能性。另外,您也可以编辑布尔树 ? 选择实体部分from3d,或从清单显示结构中选取实体零件。

4.参数和几何约束

尽管你可以轻松地转换实体或它们的份额,但你可以选择性地定义几何约束。一次定义,约束允许您在定义位置处“stick”对象。更准确地说,你可以删除建筑物自由的程度。如果其他物件变更或转换,则会自动变更其位置。对于例行公事,如果你在沙弗特的末尾施加压力,而且沙弗特的长度发生变化,那么这种压力就会与最后边缘保持恒定距离。可以在实体元素,整个实体之间或在创建实体的2轮廓内定义约束。当你输入solid维度,限制或2 d概要文件中用于solid creation的距离时,您可以选择性地使用参数,也可以选择性地使用数学表示式包含参数。变更参数值,你可以变更固体的形状或位置。

5.3D组合与群组

varcad也为组件支持提供工具。如果确定了一个缔约方与缔约方大会之间的联系,则对该缔约方文件所作的任何更改均反映在缔约方大会文件中,反之亦然。链接的固体副本也可以定义(所谓相同的固体)。在这种情况下,编辑所有标识副本的单一目标原因更新。固体群体可以定义为多个物体的简单选择和可见性变化。崩溃测试3D塑型的一个优异功能是元件干涉检查。元件之间可能发生过度平衡体积块的varcad检查3 d组件。

6.计算结果

varcad可计算2 d截面面积,曲面面积,体积,质量,重力中心和惯性矩。机械零件计算也包括在内 ? 适用于机械设计师每天使用的标准零件。这些数据包括压力和压缩水平计算,紧张的连接,松和平行的密钥,格罗维德·沙夫斯,比林斯,合并压力(弯曲和扭转),马刺和斜面geering几何,贝尔德里夫斯。

7.曲面开发(钣金不弯曲)

varcad也可以创建开发(unbent)3d实体或板金零件的曲面。可将开发曲面的xy协调员存储在文本文件中,以供进一步处理。您可以在订购中输入系数来定制计算,以反映材料和技术。机械零件和符号库variad包含标准机械零件(ansi,din),例如螺栓,螺母,销,plgs,cotts,垫圈,轴承,轧制和拉伸形状,液压,pneutic,电气和符号。

8.3D-2D导出

3d模型被转换为2D绘图,用于生成常规起草文件。您可以通过在3 d中定义视图来创建一个或多个单独的或更多的实体的2 d视图。此外,您还可以输出特定部分.3 d变更后,varcad媒体更新a2d图面。

9.2D图面与编辑

图形功能已被优化以便在工程中轻松使用.2 d图面中的一些功能包括:自动侦测物件与快照点,快照模式,辅助结构线,正交模式,矩形。



软件特点

1.3D建模

2.二维绘图和编辑

3.可选的参数支持

4.几何约束的可选支持

5.壳建模、管道、电线

6.碰撞测试(干扰)

7.3D 装配体和组

8.表面发展(钣金抗弯)

9.机械零件库和符号库

10.3D 对象或 2D 截面的计算

11.BOM 和标题栏



使用帮助

一、VariCAD 2022使用的文件和目录

1.第一次运行软件

在Windows上,软件默认安装为“C: Program Files中”。在Linux上,默认安装目录为“/ opt中”。安装目录包含所有系统文件。第一次运行时,会在工作目录下创建配置目录。配置文件将复制到此目录,其中存储了系统设置。软件启动后,也会自动创建第二个目录;此目录将包含您的数据,如2D / 3D图纸,其他数据结构,物料清单等。创建新目录时始终会通知您。工作目录中唯一的文件是包含软件使用或创建的目录定义的文件。要更改工作目录,请右键单击软件桌面图标,选择“属性”,然后编辑“开始”行。

2.默认的软件文件

您创建的文件存储为以下文件类型:

(1).dwb - 包含2D图纸和3D实体的2D / 3D文件

(2).bkb - 包含2D对象的块文件(过时,仅从旧版本加载)

(3) .sym - 包含2D符号的符号库

(4)bom_mask.bmask - BOM,属性和标题栏配置

(5).mdata - 材料清单

如果需要将软件项目传输到另一个软件用户,请务必包含这些类型的所有文件。如果必须提供BOM导入或导出为另一个系统创建的数据,请参阅物料清单。对于Linux,软件文件扩展名必须为小写。

还有其他文件包含软件配置。这些文件可以保存到备份中或通过相应的命令(菜单工具,然后备份或恢复所有设置)恢复。

3.将2D / 3D对象转换为其他格式或从其他格式转换

VariCAD 2022支持以下格式:

(1).STP - STEP 3D,导入或导出。

(2) .STL - 立体光刻3D(快速原型制作),出口。

(3) .DWG - AutoCAD 2D,导入或导出。 DWG翻译器通过最新的AutoCAD支持AutoCAD 9中的文件。对于AutoCAD 12到最新的AutoCAD,您可以加载由于软件导出而创建的DWG文件。

(4) .DXF - 与DWG相同。 DXF格式应该用于除AutoCAD之外的所有系统。

(5) .IGS - IGES 3D,导出。

要导入特定文件类型,请使用“文件打开”窗口中的“文件类型”字段。要将活动文件导出为其他格式,请使用“文件”/“另存为”。您还可以仅将选定对象导出为任何支持的文件格式,或将对象从任何支持的文件格式导入活动3D空间或2D绘图区域。

4.批量文件转换 - FCO

使用“文件/批处理文件转换”转换指定目录中所选格式的多个文件。转换后的文件将写入另一个已定义的目录。您还可以自定义数据转换设置。对于DWG / DXF转换,您可以将单位设置为英寸或毫米,或设置要自动检测的单位。对于STEP格式,您可以选择应用程序协议和NURBS与曲线或曲面的分析类型的使用。使用“工具/系统设置”菜单中的选项指定转换设置。

5.如何将3D对象转换为STEP或IGES

通常,3D对象被描述为由NURBS曲线修剪的NURBS补丁。对于某些对象,可以分析地描述曲线和面片。这些对象是:

(1)线

(2)圈

(3)平面

(4)圆筒

(5)锥体

(6)圆环(通过围绕轴旋转圆圈创建) - 包括球体但不包括柠檬形表面。

在大多数情况下,NURBS描述就足够了。但是,分析描述可以更快,更准确,并且在保存时可能需要更少的内存和更少的存储空间。运行“CFG”命令以设置将3D对象转换为STEP或STL的参数。

6.创建STL格式

运行“CFG”命令设置STL文件创建参数。 STL格式包含覆盖所有导出对象的表面的三角形。您可以选择此类近似的精度,三角形顶点的坐标格式,是否转换对象以确保所有坐标均为正,以及坐标是以毫米还是英寸表示。如果使用“保存所选对象”功能,软件将导出当前文件或所有选定对象中的所有对象。某些系统只能在一个文件中只需要一个对象。在这种情况下,请使用“保存所选对象”并仅选择一个所需对象。

7.导出的3D对象中的部分

您可以选择导出为STEP,STL或IGES格式的部分。通常,部分的导出是没有意义的,因为部分仅用于显示而不描述实际部件的几何形状。但是,如果要在可视化应用程序中渲染3D对象,则使用节导出可能很有用。如果未选择导出部分且导出的文件包含活动部分中的任何对象,则会显示警告消息并取消导出。只能在转换单个文件时导出部分,而不能在批处理文件转换中导出部分。

8.从STEP导入的对象

从STEP导入的对象被描述为封闭实体或开放壳。如果检测到问题,可能会在STEP文件导入期间删除某些修补程序。有关3D对象形状表示的更多信息,请参阅3D对象形状表示。如果未正确导入某些实体,则可以使用工具进行修复,请参阅以3D方式解决问题。

9.目录

(1)运行“CFG”命令设置软件备份文件的目录。我们建议不要使用网络目录进行备份。该目录也用于软件创建的工作和临时文件。

(2)您还可以定义特定文件类型的目录对于加载或保存的文件是否相同,或者对于加载和保存操作是否不同。

(3)您还可以定义一个不同或相同的目录来加载/保存完整文件,而不是将文件加载到当前文件或仅保存选定对象。

(4)用户数据目录(2D / 3D文件)

(5)默认情况下,用于保存或加载用户数据的目录是最后使用的目录。保存或加载文件时更改目录,更改下次使用的默认目录

(6)软件使用的所有目录(文件夹)

(7)您可以列出所有软件系统目录。在列表中,您可以右键单击包含目录的任何行,然后在File explorer(或Linux下的Dolphin)中打开该目录。该列表显示以下目录:

(8)当前的工作目录。

(9)安全备份

(10)配置目录

(11)上次用于打开或保存文件的目录

(12)BOM掩码目录

(13)位图图像和打印到文件输出

(14)目录(文件夹)列表可以从下拉菜单工具或命令调用:

(15)信息 - 信息

(16)有关当前文件更改的信息

(17)您可以显示有关当前打开的软件文件的信息。 列出的信息是:

(18)软件版本文件保存在

(19)上次保存的时间和日期

(20)上次修改文件的时间和日期

(21)保存文件时使用的用户名和计算机名

(22)修改文件时使用的用户名和计算机名

(23)换句话说,您可以了解最后一次保存或修改软件文件的人员和时间。

(24)此功能可从下拉菜单工具中获得,或者可以作为命令调用:

(25)有关当前文件更改的信息 - INFF

二、入门

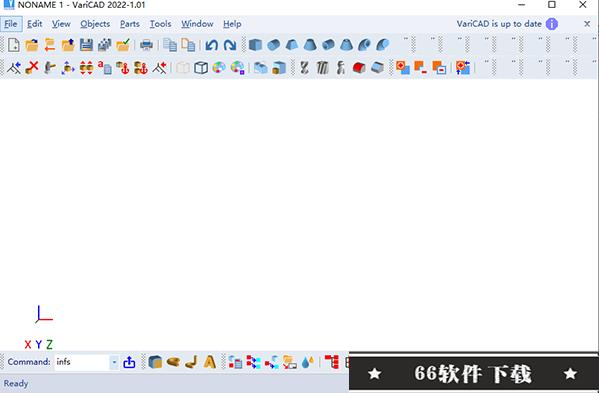

1.用户界面

窗口分为三个部分。 最大的部分是2D绘图/ 3D建模区域。 建模区域上方的部分包含菜单栏。 建模区域下方是状态栏。 工具栏停靠在屏幕上的不同位置,工具栏可以脱离以成为浮动窗口。

2.使用多个监视器

如果软件第一次检测到两个监视器,则会显示一个对话框面板,您可以从以下选项中进行选择:

(1)仅使用一个(主)监视器。在这种情况下,软件窗口和所有对话框面板在主监视器上打开。

(2)使用两个显示器,在右(辅助)显示器上绘图。

(3)使用两个显示器,在左(主)监视器上绘图。

(4)如果使用两个监视器,则会在主VariCAD 2022D窗口对面的监视器上显示一些对话框面板(如BOM,装配结构列表,包含实体转换图标的面板......)。运行命令“CFG”以修改在第二个监视器上显示的面板。

(5)如果两个桌面具有相同的尺寸,则可以配置两个显示器,在虚拟桌面中,它们从左到右相互接触并具有相同的Y坐标原点。

(6)如果您的计算机(如果是笔记本电脑)包含外接显示器和外部图形卡+默认选择外部图形。

3.2D / 3D区域

此区域包含您创建的2D或3D对象。您可以随时在2D和3D之间切换,菜单和工具栏也会相应更改。

4.状态栏

对于不需要输入窗口的功能,所有消息和提示都显示在状态栏中。状态栏右侧显示以下项目:

(1)在2D和3D中,当前单位为毫米或英寸

(2)在3D中,拖动距离或动态旋转。

(3)在2D,正交模式和增量模式下

(4)在2D中,光标坐标。可以相对于用户定义的原点测量坐标,如最后一点的DX,DY,或者距离最后一点的角度和半径。

(5)默认情况下,2D中的光标坐标或3D中的拖动距离也会显示在光标附近。如果正交模式或光标增量模式处于活动状态,则会永久检查工具栏中的相应图标。

5.工具栏图标

工具栏可以停靠在绘图区域的上方,下方或侧面,也可以用作浮动窗口。工具栏通常包含相关功能的图标组,例如绘图功能,基本实体,尺寸标注等。我们建议不要删除以下工具栏:

(1)切换到2D / 3D

(2)2D图层选择框

(3)命令框

(4)您可以右键单击任何工具栏以调用菜单,以便添加,删除或重新配置工具栏。您还可以使用以下功能管理工具栏:

(5)工具栏设置 - TLB

(6)小图标工具栏的配置与大图标工具栏的配置不同。

(7)对话窗口 - 取消和后退按钮

(8)可选地,软件窗口可以包含用于“取消”和“返回”的按钮。然后“取消”按钮完全取消当前功能。默认情况下,仅使用“取消”按钮而不使用“后退”按钮。然后“取消”按钮执行后退。

(9)光标在窗口内部时单击鼠标右键单击“确定”。

三、鼠标按钮

对于2D和3D,默认鼠标设置如下:

(1)左键 - 用于选择对象或定义位置。如果按住左按钮并且移动光标,则启动选择窗口

(2)中键 - 在功能中向后退一步。如果按住中间按钮并且移动光标,则平移开始(显示内容被移动)。按下鼠标滚轮与按下中间按钮具有相同的效果 - 单独的中间按钮不是通常的鼠标配置。

(3)右键 - 完成选择,相当于按Enter或OK。如果按住右键并且移动光标,则开始3D显示旋转。右键单击对象将打开一个包含相关功能的弹出菜单。右键单击空白区域将打开一个菜单,其中包含与当前2D / 3D状态相关的功能。

(4)鼠标滚轮 - 旋转放大或缩小显示内容(缩放)。您可以配置旋转方向 - 向您的旋转是放大还是缩小缩放。

(5)对于5键鼠标,软件支持这些附加按钮。他们执行撤消或重做操作。

(6)在选择或位置输入中,您可以同时按下鼠标右键和左键,或按Ctrl +向右键以获得包含当前可用选项的弹出菜单。

四、3D鼠标

对于3D视图旋转,3D或2D缩放或平移,可以选择使用3DConnexion发出的驱动程序使用3D鼠标。根据3D鼠标模型,您也可以使用其他按钮。您可以配置3D鼠标灵敏度以及移动或旋转方向,与驱动程序设置分开。运行“CFG”命令,在常规部分中,选择“Space Mouse Settings”。如果您使用的是3D鼠标,并且在显示更改期间右键单击标准鼠标按钮,则会出现一个包含以下选项的弹出菜单:

(1)3D鼠标视图旋转开/关(根据当前状态开/关)。如果关闭旋转,则只能控制平移或缩放

(2)3D鼠标平移/缩放开/关(根据当前状态开/关)。如果关闭平移/缩放,则只能控制视图旋转。

(3)查看旋转中心到定义的点。此选项对于大型模型和更大的缩放非常有用 - 您可以在必要时重新定义视图旋转行为。

(4)在2D模式下,只能控制平移和缩放。如果在软件中关闭平移和缩放,它仍然可以在2D中工作。

五、调用和运行软件函数

要调用函数,您可以:

(1)右键单击对象(参见下文)。

(2)选择对象,然后右键单击完成选择(见下文)。

(3)单击工具栏图标。将光标悬停在图标上时会出现工具提示 - 它可以帮助您记住图标的含义。

(4)使用下拉菜单。某些功能嵌入在多个菜单层中。

(5)在命令框中输入命令。创建命令历史列表;您可以在其中访问以前使用的功能。

(6)使用热键。使用Ctrl,Shift,Alt和F键(有时使用其他键)来调用函数。使用Ctrl时,当前命令结束并替换为新命令。 F键仅暂时中断当前功能。您可以配置热键的使用。

(7)有些函数总是表现为嵌入式函数 - 无论嵌入式命令调用的方法如何,当前函数都会暂时中断。例如,您可以更改视图或测量距离,而无需完成当前命令。测量距离特别方便。您可以“剪切并粘贴”结果 - 将它们用作任何值的输入。

(8)有关所有嵌入式函数的列表,请参阅嵌入式函数

(9)您可以配置热键的使用。可以将命令重新分配给选定的热键。运行命令“CFG”以保持设置。

六、完成支持功能

许多VariCAD 2022函数都是“连续的”。例如,绘制线时,您可以定义两个端点。生产线完成后,您可以开始创建新生产线。要结束和退出功能,您可以:

(1)调用一个新函数

(2)如果没有对话窗口,请按ESC键

(3)如果有对话窗口,请按ESC键 - 如有必要,多次执行所有步骤

(4)如果退出某个功能,状态栏将显示“就绪”。如果光标仍在绘图区域内,则可以右键单击空白区域,以从包含命令历史列表的弹出菜单中调用上一个功能。

用户使用心的:

业余杀手:

VariCAD 2022是一个经典到不能在经典的软件产品了,优秀到令人离不开它,极具潜力的产品框架,似乎再向用户诉说选择这款软件则是一个非常优秀的选择,令人期待无比
